一、液压缸为什么会出现偏载。
液压缸的理想工作状态是活塞、活塞杆与缸筒保持良好的同轴关系，载荷沿液压缸的设计运动方向传递。
但在实际应用中，受到设备结构、安装精度、外部载荷以及长期磨损等因素影响，活塞杆或活塞可能偏离理想运动轴线。常见的表现有侧向载荷、径向偏移或运动过程中的动态偏心。

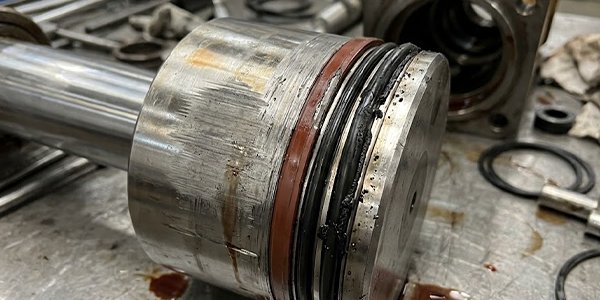

偏载不仅会导致密封圈单侧异常磨损、挤出，还会引发导向带破损、甚至活塞与缸筒，活塞杆与端盖直接摩擦/拉缸，增加维修成本和时间。
对于工程机械、矿山设备、注塑机、锻压机等重型重载设备，偏载并不一定意味着液压缸本身存在严重的制造缺陷，它也可能来自整个工作机构的实际运行条件。
1. 外部载荷与安装结构造成的偏载。
当液压缸承受的外部载荷与活塞杆轴线不一致时，活塞杆除了受到轴向推力，还可能承受额外的侧向力或弯矩。
例如，工程机械工作装置在运动过程中，负载方向会不断变化；如果铰接点、安装支座或连接机构存在位置偏差，也可能迫使活塞杆偏离理想运动轨迹。这种偏载通常与设备的整体结构和受力状态有关。
2. 导向件磨损导致径向间隙增大
导向环或耐磨环的主要作用，是引导运动部件并承受相应的径向载荷，减少活塞与缸筒或活塞杆与端盖之间的金属间直接接触。
随着设备运行时间增加，选购了劣质或是材质、设计、尺寸与工况不符的导向环，导向件更容易受压磨损或发生蠕变、压缩变形，配合间隙变大，活塞杆或活塞就可能产生径向偏移，密封沟槽处会形成“单侧受挤压、对侧被拉开”的楔形间隙。
密封圈不仅需要完成原有的密封任务，还要适应更大的相对位置变化。如果配合间隙继续扩大，密封件可能出现单侧异常磨损、局部接触不足，或在压力作用下发生挤出损伤。针对反复出现的密封失效，如果只更换密封圈而不检查导向件及配合间隙，通常难以从根本上解决问题。
密封圈的设计初衷是封堵流体，而非承受径向力。所有的径向侧向力必须由导向件（如酚醛树脂、聚甲醛-玻纤/PA-玻纤导向环）承担。当导向件磨损失效后，密封圈被迫承受机械应力，失效将难以避免。
3. 制造与装配误差
液压缸的加工精度、安装同轴度、沟槽尺寸及装配质量，都会影响密封件的实际工作状态。
例如，活塞杆与导向套之间存在偏心，密封沟槽与运动表面不同轴，或者安装过程中产生局部损伤，都可能导致密封唇口周向受力不均匀。
这种情况下，即使密封材料和名义尺寸符合要求，密封件也可能在某一侧承受更大的压缩与摩擦。
4. 活塞杆变形与长期运行中的结构变化
在较大的侧向载荷、较长的伸出长度或不合理的受力条件下，活塞杆可能产生弯曲变形。
此外，长期运行还可能造成连接销、铰接点、导向部件等位置的磨损，使原本较小的偏差逐渐扩大。
如果偏载主要来自这些因素，更换密封圈最多只能改善部分密封表现，不能代替必要的机械维修。
特别是在长行程、水平安装的液压缸中，活塞杆的自重可能引起一定的下垂挠度。随着活塞杆伸出长度增加，杆件挠曲及导向部位的局部载荷可能进一步增大，需要结合杆径、伸出长度、外部载荷和支承结构进行判断。
当液压缸偏载无法避免，非标车削密封解决方案。
在部分重载应用中，受设备结构、安装条件及实际载荷影响，侧向载荷或径向偏移可能难以完全避免。
解决偏载问题，首先应检查机械结构的对中状态、导向件磨损、配合间隙、杆件挠曲及安装条件。如果发现活塞杆弯曲、导向间隙过大或结构性磨损，应优先处理相应的机械问题，不能仅依靠更换密封圈来弥补。
但在某些实际应用中，机械结构调整涉及较长的停机时间或较高的维修成本。当机械结构及导向系统基本正常，才进一步评估是否需要调整密封件本身。
密封失效的解决方案，应建立在对失效原因的判断之上，而不是简单地用更高硬度的材料替换原有密封件。
与标准化密封产品相比，车削定制工艺能够在不为每一种非标截面单独开模的情况下，灵活调整密封件的几何尺寸与局部结构。这为小批量、非标尺寸及特定工况下的密封优化提供了更多选择。
我们的目标不是单纯更换密封圈，而是在明确失效原因的基础上，为具体应用寻找更合适的密封方案。
1. 可以灵活调整密封设计，匹配特殊偏载工况
对于标准密封截面无法适用实际工况，车削工艺可以在无需单独开模的前提下，灵活调整截面设计和尺寸。

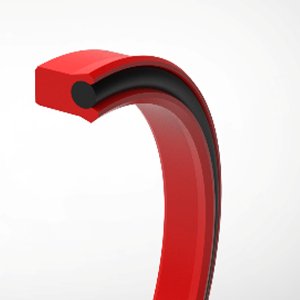

*需要改善低压接触状态的工况，可考虑采用带有O圈的Y圈系列密封圈；

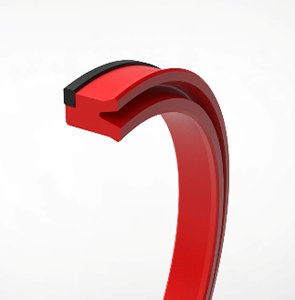

*存在截面倾斜或稳定性问题的工况，可以结合沟槽尺寸和实际失效表现，考虑根部加强等方式。
这些密封圈设计的目标是改善特定偏载下的密封寿命，实际效果仍需结合工作压力、偏移量、摩擦要求及安装条件进行验证。
2. 克洛克密封提供多种硬度等级的聚氨酯材料
克洛克密封可根据材料供应及具体加工要求，选用适合车削加工的聚氨酯管料，包括 Shore A 95 /97等硬度聚氨酯，并评估其他适用硬度的材料方案。
面对存在较大挤出风险或局部间隙变化的工况，我们不会仅依据硬度选择材料，而是综合评估密封截面、工作压力、挤出间隙及必要的挡圈配置，以改善密封件在实际工况下的适用性。
3. 从失效旧件入手，辅助判断问题并优化密封设计
密封件的损坏形态能够为故障排查提供线索。例如，单侧明显磨损可能提示周向受力不均或存在侧向载荷；局部啃伤或挤出痕迹可能与配合间隙、工作压力及结构条件有关；唇口变形则需要结合材料性能、安装方式和实际工作状态进一步分析。
青岛克洛克可结合客户提供的失效旧件、原始图纸、沟槽尺寸及工作参数，对密封件的尺寸、截面和材料选择提出优化建议。
通过将旧件形态与实际工况结合分析，我们希望帮助客户缩小问题排查范围，减少重复试错，并为后续密封方案的改进提供依据。最终效果应通过样件测试或实际运行情况进行验证。
