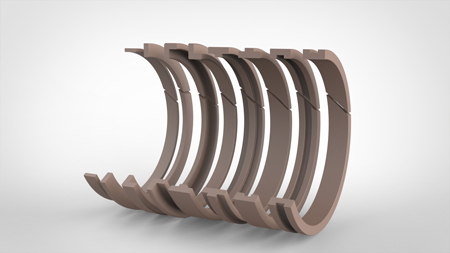

在工业液压领域，大家聊天时提到最多的往往是 Y圈唇形密封、格莱圈或斯特封、防尘密封，觉得这些才是核心件。至于导向环（Wear Rings）和导向带？很多人觉得它就是个“配角”，不漏油，耐压耐磨就行。
液压缸在实际干活时，要承受各种径向负载、机械安装误差，甚至重力引起的低头下挠。这时候，如果没有一个强力的“和事佬”在中间和泥，活塞和缸筒、活塞杆和端盖就会直接发生金属对金属的硬碰硬。一旦钢擦钢，这台设备基本上就离报废不远了。
非金属材质有一个天然的优势：弹性模量低、身段软。
| • | 告别局部硬伤：当液压缸承受局部的高面压时，非金属导向环能通过微小的弹性变形，把集中在一起的贼大载荷，均匀地“揉碎”涂抹在更大的承载面上。这就大大降低了金属面被划伤的风险。 |
| • | 自带“润滑和吸能”BUFF：非金属材质通常都有自润滑特性，哪怕在低速、或者油膜没完全建立的恶劣工况下，它也能平稳运行。而且它还能像海绵一样吸收机械冲击 and 振动，顺便保护了后面的主密封件不跟着遭殃。 |
在设计高压系统（大于 20Mpa，特别是到了 40Mpa 以上的超高压）时，偶尔会发现密封件莫名其妙地发生轴向挤出。
这是因为在超高压下，钢制缸筒在内部流体静压的折腾下，其实会发生微小的弹性膨胀——我们俗称“胀缸效应”。缸筒像气球一样微微胀大，而导向环如果因为侧向力发生过度压缩或者蠕变，活塞就会发生偏心倾斜。这一倾斜，主密封后方的间隙就会局部异常增大。
| ⚠️ 注意工艺缺陷： 如果遇到两头大、中间小，切面长得像个“狗骨头”的导向环，那很有可能是模压工艺不达标的问题，径向壁厚极其不均匀，这种畸变会导致径向累计间隙过大，严重时能让系统的极限承压能力直接腰斩。 |
对付这种超高压和胀缸工况，现在普遍会采用高精密车削的紧公差导向环。控制径向壁厚公差。极高的精度，使它能极大减少活塞在里面的摆动，哪怕在胀缸工况下，也能把系统承压寿命的损失控制在 30% 以内。
导向元件在实际运行中，最容易因为以下三种原因掉链子。看懂了它们，你就能少走很多弯路：
1. 气蚀 —— 内部的微型物理爆炸
当液压油里混进了微小的空气泡，顺着油流钻进了主密封和导向件之间的狭窄死角（局部空腔）里。在活塞高速换向或者系统压力突然剧烈波动的那一瞬间，这些气泡会在几十微秒内受到几百公斤的猛烈压缩。急速压缩会带来绝热升温，局部温度瞬间飙高，高温会导致碳黑杂质，会像强酸一样直接烧蚀、炭化导向环和主密封的接触面，让材质直接报废。
2. 水解与溶胀效应 —— 悄无声息的“卡死”
像棉纤维的酚醛夹布、玻纤增强尼龙这些常用的工程塑料，其实都是有点“吸水性”的。当液压系统用的是水-乙醇等阻燃液，或者工况比较潮湿、油里带水时，导向环内部的大分子链就会疯狂吸水，导致体积溶胀。如果我们在设计初期，没有给导向环留够径向间隙和切口膨胀余量，容易导致导向环越吸水越厚。周向膨胀导致切口两端死死顶住，没办法，它只能继续往外胀。最终，它会和缸筒内壁完全没有间隙地“抱死”，引发机械卡咬失效，设备直接动弹不得。
3. 缸筒表面划伤与微粒磨损 —— 砂砾变菜刀
如果设备是在露天高粉尘环境下作业（比如矿山、建筑工地），或者液压油污染严重，硬质颗粒难免会混进摩擦副中。这时候，如果选用的导向环硬度过高，或者不具备“颗粒嵌入让位能力”（也就是没办法把沙子埋进自己的“肚子里”），这些硬质颗粒就会被死死夹在导向环和缸壁之间。随着活塞每一次往复运动，这些颗粒就会变成一把把锋利的“切削刀具”，直接在钢质缸筒或者高硬度镀铬活塞杆上犁出一道道深深的划痕。
搞液压密封系统就是搞细节。一个看似简单的导向环，里面却装满了材料学、摩擦学和精密加工的门道。工业现场的工况千奇百怪，这些技术点更多的是作为参考点，我们在密封选型和系统设计之初就要考虑到可能性。
液压缸的失效问题，很多时候表面看起来很简单，无非就是漏油了、卡死了、动不了了。但真正拉开差距的，是当问题发生时，需要顺着蛛丝马迹，把各种底层原因给分析出来。
做工程就是这样，造缸时多一分前置的考量，坏缸时多一分理性的诊断分析。把这些底层逻辑摸透了，再诡异的现场故障，解决起来也能心里有底、手中有法。
下一篇： 不同设计的液压缓冲密封-串联活塞杆密封
