泛塞封安装设计：不同沟槽结构
深入探讨分体式、法兰式及台阶式密封结构，提升泛塞封密封件的适用性和耐用性
泛塞封（PTFE及其他材质）通常用高硬度的工程塑料用作密封圈主体，配有赋能弹簧，由于其密封主体易受磕碰，如何在设计沟槽类型极大程度上决定了泛塞封密封件安装的难易程度，甚至直接决定其是否可安装。法兰式泛塞封对沟槽的结构形式有特定要求。
分体式（可分离压盖式）沟槽
分体式压盖（又称两件式压盖）由开放式设计+闭合压盖组成，典型实现方式为：通过螺栓固定的盖板封闭开口侧。
泛塞封密封圈相比弹性密封圈（如O型圈和Y型圈）更刚性；若拉伸或压缩超过其材料极限，可能会造成损坏；建议尽可能采用双件式分体式密封圈结构；这可实现无需额外工具即可轻松安装或拆卸，从而大大降低密封圈受损的风险，必须使用圆滑过渡且非常光滑的导入倒角，以防止安装过程中对密封圈造成损伤；具体的完整的表面光洁度推荐要求可联系我们，

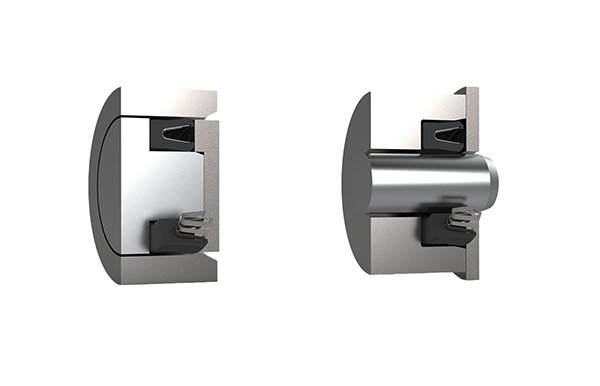

1.根部先入式安装
当将泛塞封从根部或非受压侧先装入时，可以有更小的导入倒角长度，相比于唇部先入式的安装；泛塞封在根部处设计有轻微间隙，并且也带有倒角；如果无法加工导入倒角角度，则可采用完全抛光的圆角；两种设计都必须非常光滑，不得存在可能损坏密封圈的锐利边缘。

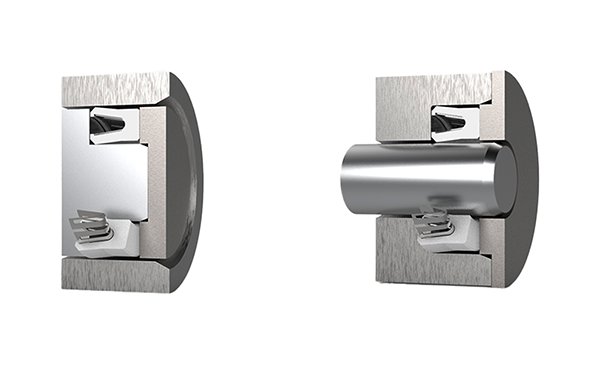

2.唇部先入式安装
当以唇边或压力侧优先安装泛塞封密封圈时，需要更长的导入倒角长度。泛塞封密封圈设计时在唇部具有预载荷干涉，因此在安装过程中需要额外的间隙以防止损坏。为提供平坦支撑表面并防止密封圈挤入导入倒角内，需使用台阶式挡圈。所有倒角必须非常光滑，并且无锐利边缘，以免损伤密封圈。如果无法实现必要的角度和挡圈，则需要使用安装工具。

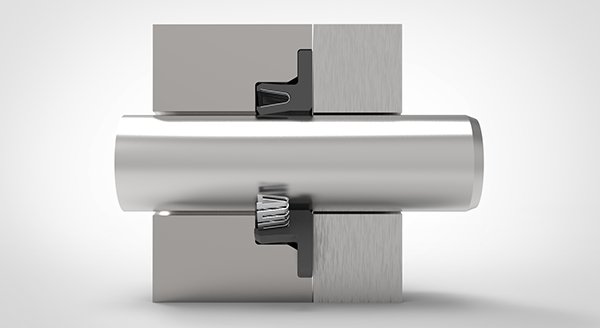

3.法兰分体式沟槽
法兰式设计可用于轴杆的静态、旋转或往复运动工况，仅在内径方向上作为动态密封使用；该结构在旋转应用中表现优异，因为法兰的轴向夹紧可防止密封件随轴旋转；这种附加稳定性使法兰结构能在更高的轴表面速度下承受更大压力；为便于安装，沟槽必须分为两部分，根据轴的插入方向，可采用唇部优先或根部优先安装方式，并据此做不同的倒角长度设计。

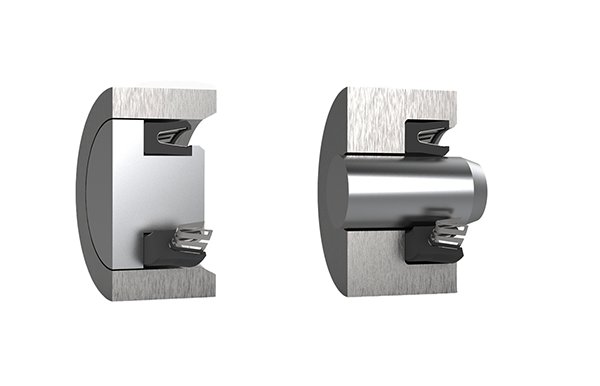

4.台阶式密封腔
作为分体式结构的替代方案，台阶切口式设计是一种整体单件结构；该结构在沟槽压力侧具有一个 轴向台阶；这使得密封件可直接安装入沟槽，形成卡扣功能，无需额外的挡圈或专用安装工具；台阶结构的设计用于在最终装配及动态工况下（如往复运动中的低压回程行程）固定密封件；在加压条件下，泛塞封会自然地被压紧在沟槽后部；该台阶式沟槽适用于活塞杆和活塞密封；建议静态接触面使用特殊纯口设计，以实现更可靠的弹性卡紧配合.
关于闭式沟槽的泛塞封应用
对于泛塞封，最不理想的沟槽设计是封闭式设计。密封件的截面形状、直径和材料都是决定泛塞封能否被拉伸进入活塞槽或压缩进入杆沟槽的重要因素。相对而言，更容易被拉伸进入活塞槽，而不是被压缩进入杆沟槽。
